一：產品特點及用途

本產品適用于交流U0/U為300/500V電力、冶金、石化等行業以電子計算機為主的自動控制系統、計算機集散控制系統、自動化控制系統作控制線以及檢測用儀器儀表用電子計算機電纜。

二：產品執行標準

Q/HHTZH002.3等效采用英國BS5308標準

阻燃性能試驗執行GB12666-90標準

三：使用特性

1． 交流額定電壓：U0/U 300/500KV

2． zui高工作溫度：聚乙烯J緣不超過70℃

交聯聚乙烯J緣90℃

低煙無鹵阻燃聚烯烴70℃

低煙無鹵阻燃交聯聚烯烴90℃和125℃兩種

3． zui低環境溫度：聚氯乙烯護套：固定敷設-40℃，非固定敷設-15℃

4． 電纜安裝敷設溫度應不低于0℃。

5． 電纜允許彎曲半徑：非鎧裝電纜zui小為電纜外徑的6倍

銅帶屏蔽或鋼帶鎧裝電纜zui小為電纜外徑的12倍

四：基本型號及M稱

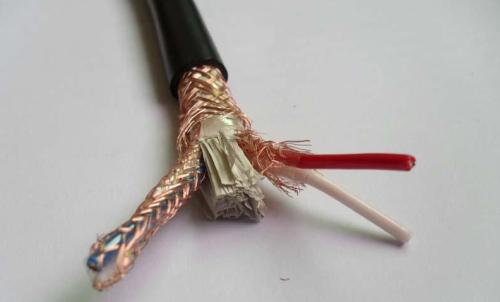

1．聚乙烯J緣聚氯乙烯護套計算機用屏蔽電纜包括DCS電纜

DJYVRP
聚乙烯J緣銅絲編織總屏聚氯乙烯護套計算機用屏蔽軟電纜

DJYPVR
聚乙烯J緣銅絲編織分屏聚氯乙烯護套計算機用屏蔽軟電纜

DJYPVRP
聚乙烯J緣銅絲編織分屏總屏聚氯乙烯護套

DJYVRP2
聚乙烯J緣銅帶繞包總屏聚氯乙烯護套

DJYP2VR
聚乙烯J緣銅帶繞包分屏聚氯乙烯護套

DJYP2VRP2
聚乙烯J緣銅帶繞包分屏總屏聚氯乙烯護套

DJYVRP3
聚乙烯J緣鋁塑復合帶繞包總屏聚氯乙烯護套

DJYP3VR
聚乙烯J緣鋁塑復合帶繞包分屏聚氯乙烯護套

DJYP3VRP3
聚乙烯J緣鋁塑復合帶繞包分屏總屏聚氯乙烯護套

DJYVPR22
聚乙烯J緣銅絲編織總屏聚氯乙烯護套鋼帶鎧裝

DJYPRV22
聚乙烯J緣銅絲編織分屏聚氯乙烯護套鋼帶鎧裝

DJYPVRP22
聚乙烯J緣銅絲編織分屏總屏聚氯乙烯護套鋼帶鎧裝

DJYVRP2-22
聚乙烯J緣銅帶繞包總屏聚氯乙烯護套鋼帶鎧裝

DJYP2VR22
聚乙烯J緣銅帶繞包分屏聚氯乙烯護套鋼帶鎧裝

DJYP2VRP2-22
聚乙烯J緣銅帶繞包分屏總屏聚氯乙烯護套鋼帶鎧裝

DJYVP3R-22
聚乙烯J緣鋁塑復合帶繞包總屏聚氯乙烯護套鋼帶鎧裝

DJYP3VR22
聚乙烯J緣鋁塑復合帶繞包分屏聚氯乙烯護套鋼帶鎧裝

DJYP3VRP3-22
聚乙烯J緣鋁塑復合帶繞包分屏總屏聚氯乙烯護套鋼帶鎧裝

阻燃計算機電纜在型號前加ZR，屏蔽可采用鍍錫銅絲，基本型號略


2．聚氯乙烯J緣聚氯乙烯護套計算機用屏蔽電纜包括DCS電纜

DJVVRP
聚氯乙烯J緣銅絲編織總屏聚氯乙烯護套

DJVPVR
聚氯乙烯J緣銅絲編織分屏聚氯乙烯護套

DJVPVRP
聚氯乙烯J緣銅絲編織分屏總屏聚氯乙烯護套

DJVVRP2
聚氯乙烯J緣銅帶繞包總屏聚氯乙烯護套

DJVP2VR
聚氯乙烯J緣銅帶繞包分屏聚氯乙烯護套

DJVP2VRP2
聚氯乙烯J緣銅帶繞包分屏總屏聚氯乙烯護套

DJVVRP3
聚氯乙烯J緣鋁塑復合帶繞包總屏聚氯乙烯護套

DJVP3VR
聚氯乙烯J緣鋁塑復合帶繞包分屏聚氯乙烯護套

DJVP3VRP3
聚氯乙烯J緣鋁塑復合帶繞包分屏總屏聚氯乙烯護套

DJVVRP22
聚氯乙烯J緣銅絲編織總屏聚氯乙烯護套鋼帶鎧裝

DJVPVR22
聚氯乙烯J緣銅絲編織分屏聚氯乙烯護套鋼帶鎧裝

DJVPVRP22
聚氯乙烯J緣銅絲編織分屏總屏聚氯乙烯護套鋼帶鎧裝

DJVVRP2-22
聚氯乙烯J緣銅帶繞包總屏聚氯乙烯護套鋼帶鎧裝

DJVP2VR22
聚氯乙烯J緣銅帶繞包分屏聚氯乙烯護套鋼帶鎧裝

DJVP2VRP2-22
聚氯乙烯J緣銅帶繞包分屏總屏聚氯乙烯護套鋼帶鎧裝

DJVVRP3-22
聚氯乙烯J緣鋁塑復合帶繞包總屏聚氯乙烯護套鋼帶鎧裝

DJVP3VR22
聚氯乙烯J緣鋁塑復合帶繞包分屏聚氯乙烯護套鋼帶鎧裝

DJVP3VRP3-22
聚氯乙烯J緣鋁塑復合帶繞包分屏總屏聚氯乙烯護套鋼帶鎧裝

阻燃計算機電纜在型號前加ZR，屏蔽可采用鍍錫銅絲，基本型號略


3．交聯聚乙烯J緣聚氯乙烯護套計算機用屏蔽電纜包括DCS電纜

DJYJVRP
交聯聚乙烯J緣銅絲編織總屏聚氯乙烯護套

DJYJPVR
交聯聚乙烯J緣銅絲編織分屏聚氯乙烯護套

DJYJPVRP
交聯聚乙烯J緣銅絲編織分屏總屏聚氯乙烯護套

DJYJVRP2
交聯聚乙烯J緣銅帶繞包總屏聚氯乙烯護套

DJYJP2VR
交聯聚乙烯J緣銅帶繞包分屏聚氯乙烯護套

DJYJP2VRP2
交聯聚乙烯J緣銅帶繞包分屏總屏聚氯乙烯護套

DJYJVRP3
交聯聚乙烯J緣鋁塑復合帶繞包總屏聚氯乙烯護套

DJYJP3VR
交聯聚乙烯J緣鋁塑復合帶繞包分屏聚氯乙烯護套

DJYJP3VRP3
交聯聚乙烯J緣鋁塑復合帶繞包分屏總屏聚氯乙烯護套

DJYJVRP22
交聯聚乙烯J緣銅絲編織總屏聚氯乙烯護套鋼帶鎧裝

DJYJPVR22
交聯聚乙烯J緣銅絲編織分屏聚氯乙烯護套鋼帶鎧裝

DJYJPVRP22
交聯聚乙烯J緣銅絲編織分屏總屏聚氯乙烯護套鋼帶鎧裝

DJYJVRP2-22
交聯聚乙烯J緣銅帶繞包總屏聚氯乙烯護套鋼帶鎧裝

DJYJP2VR22
交聯聚乙烯J緣銅帶繞包分屏聚氯乙烯護套鋼帶鎧裝

DJYJP2VRP2-22
交聯聚乙烯J緣銅帶繞包分屏總屏聚氯乙烯護套鋼帶鎧裝

DJYJVRP3-22
交聯聚乙烯J緣鋁塑復合帶繞包總屏聚氯乙烯護套鋼帶鎧裝

DJYJP3VR22
交聯聚乙烯J緣鋁塑復合帶繞包分屏聚氯乙烯護套鋼帶鎧裝

DJYJP3VRP3-22
交聯交聯聚乙烯J緣鋁塑復合帶繞包分屏總屏聚氯乙烯護套鋼帶鎧裝

阻燃計算機電纜在型號前加ZR，屏蔽可采用鍍錫銅絲，基本型號略


4．低煙無鹵阻燃聚烯烴J緣和護套計算機用屏蔽電纜包括DCS電纜

DJYDYDRP
低煙無鹵阻燃聚烯烴J緣和護套銅絲編織總屏

DJYDPYDR
低煙無鹵阻燃聚烯烴J緣和護套銅絲編織分屏

DJYDPYDRP
低煙無鹵阻燃聚烯烴J緣和護套銅絲編織分屏總屏

DJYDYDRP2
低煙無鹵阻燃聚烯烴J緣和護套銅帶繞包總屏

DJYDP2YDR
低煙無鹵阻燃聚烯烴J緣和護套銅帶繞包分屏

DJYDP2YDRP2
低煙無鹵阻燃聚烯烴J緣和護套銅帶繞包分屏總屏

DJYDYDRP3
低煙無鹵阻燃聚烯烴J緣和護套鋁塑復合帶繞包總屏

DJYDP3YDR
低煙無鹵阻燃聚烯烴J緣和護套鋁塑復合帶繞包分屏

DJYDP3YDRP3
低煙無鹵阻燃聚烯烴J緣和護套鋁塑復合帶繞包分屏總屏

鋼帶鎧裝電纜在型號后加22，屏蔽可采用鍍錫銅絲，基本型號略
