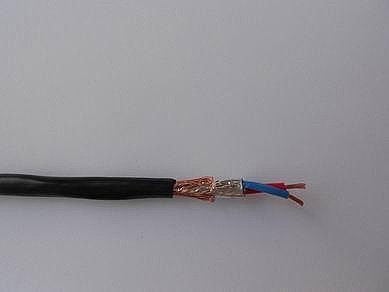

 RS-485通訊電纜2*18AWG



詳細說明



RS-485通訊電纜主要應用在要求比較高的環境下,如復雜的工業噪聲環境中等
在使用RS485通訊時,對于特定的傳輸線路,主機(召測設備)到儀表的485口間的電纜長度與數據信號傳輸的波特率成反比;這個長度主要受信號的失真以及噪聲的影響所影響。理論上RS485的傳RS-485RS-485通訊電纜2*18AWG輸距離能達到1200米,但實際應用中傳輸距離要小于1200米,具體長度受周圍的環境影響。如果需傳輸更長的距離,需要加485中繼器.

RS-485 電纜信號線特性阻抗120歐姆,導體為2*2*24AWG多股鍍錫電解銅絲絞合而成,花色J緣護套宜于安裝識別,鋁箔/聚酯帶總體100%屏蔽,附加立多股絞合鍍錫銅絲接地導體,工業灰色PVC外護套,外護套顏色可選。

RS232/RS-485通訊電纜信號線適用于EIA RS-232/422通訊網絡,是樓宇自控、工業控制網絡、電力自動化等通訊網絡的常用電纜型號。

產品描述:特性阻抗120歐姆,導體為2*2*24AWG多股鍍錫電解銅絲絞合而成,花色J緣護套宜于RS-485RS-485通訊電纜2*18AWG安裝識別,鋁箔/聚酯帶總體100%屏蔽,附加立多股絞合鍍錫銅絲接地導體,工業灰色PVC外護套,符合UL AWM 2919文件。RS-485RS-485通訊電纜2*18AWG

RS-485通訊電纜

RS-485通訊電纜在一般場合采用雙絞線就可以,但在要求比較高的環境下可以采用帶屏蔽層的雙絞電纜。在使用RS485通訊時,對于特定的傳輸線路,主機(召測設備)到儀表的485口間的電纜長度與數據信號傳輸的波特率成反比;這個長度主要受信號的失真以及噪聲的影響所影響。理論上RS485的傳輸距離能達到1200米,但實際應用中傳輸距離要小于1200米,具體長度受周圍的環境影響。

RS485電纜價格、RS485 通信電纜、RS485 雙絞線 RS-485RS-485通訊電纜2*18AWG

性阻抗為120Ω的雙絞屏蔽電纜廣泛用于RS485/422、CANBUS等總線,該 系列電纜規格很多,請提供電纜的敷設環境、通信速率、大無中繼傳輸距離等參數,我們將依照具體情況推薦適當的產品。一般推薦如下:

   普通雙絞屏蔽型RS-485RS-485通訊電纜2*18AWG電纜 STP-120Ω(for RS485 & CAN) one pair 20 AWG ,電纜外徑7.7mm左右。適用于室內、管道及一般工業環境。使用時,屏蔽層一端接地!

   普通雙絞屏蔽型電纜 STP-120Ω(for RS485 & CAN) one pair 18 AWG ,電纜外徑8.2mm左右。適用于室內、管道及一般工業環境。使用時,屏蔽層一端接地!

   鎧裝雙絞屏蔽型電纜 ASTP-120Ω(for RS485 & CAN) one pair 18 AWG ,電纜外徑12.3mm左右。可用于干擾嚴重、鼠害頻繁以及有防雷、防爆要求的場所。使用時,建議鎧裝層兩端接地,內層屏蔽一端接地!

   性阻抗RS-485RS-485通訊電纜2*18AWG為100Ω的雙絞屏蔽電纜 STP-100Ω(for FF & PROFIBUS-PA) one pair 18 AWG 則應用于FF、PROFIBUS-PA 總線,常用18AWG導體。

485總線由于其布線簡單,穩定可靠從而廣泛的應用于視頻監控,門禁對講,樓宇報警等各個L域中,但是,在485總線布線過程中由于有很多不完全準確的概念導致出現很多問題。現在將一些錯誤的觀念作出一些澄清。

1.485信號線可以和強電電源線RS-485RS-485通訊電纜2*18AWG一同走線。在實際施工當中,由于走線都是通過管線走的,施工方有的時候為了圖方便,直接將485信號線和電源線綁在一起,由于強電具有強烈的電磁信號對弱電進行干擾,從而導致485信號不穩定,導致通信不穩定。

2.485信號線可以使用平行線作為布線,也可以使用非屏蔽線作為布線。由于485信號是利用差模傳輸的,即由485+與485-的電壓差來作為信號傳輸。如果外部有一個干擾源對其進行干擾,使用雙絞線進行485信號傳輸的時候,由于其雙絞,干擾對于485+,485-的干擾效果都是一樣的,那電壓差依然是不變的,對于485信號的干擾縮到了小。同樣的道理,如果有屏蔽線起到屏蔽作用的話,外部干擾源對于其的干擾影響也RS-485RS-485通訊電纜2*18AWG可以盡可能的縮小。

3.選擇使用普通的超五類屏蔽雙絞線即網線就可以。由于原材料價格上漲,導致現在市場上的線材魚龍混雜,有不良商人利用某種合金來D替銅絲來做網線,在外面鍍銅以蒙混客戶。具體區別方法:看網線截面,如果是銅色的話,就是銅絲,如為白色,則是用合金以次充好。合金一般比較脆,容易斷,而且導電性遠不如銅絲,很容易在工程施工中造成問題。線材一般那建議選擇標準的485線,其為屏蔽雙絞線,傳輸線不是像網線那樣為單RS-485RS-485通訊電纜2*18AWG股的銅絲,而是多股銅絲絞在一起形成一根線,從而即使某根小銅絲斷掉,也不會影響整個的使用。

4.485布線可以任意布設成星型接線與樹形接線。485布線規范是須要手牽手的布線,一旦沒有借助485集線器和485中繼器直接布設成星型連接和樹形連接,很容易造成信號反射導致總線不穩定。很多施工方在485布線過程中,使用了星型接線和樹形接線,RS-485RS-485通訊電纜2*18AWG有的時候整個系統非常穩定,但是有的時候則總是出現問題,又很難查找原因,一般都是由于不規范布線所引起的。如果由于現場的限制,須要進行星型連接或者樹形連接,可以使用485集線器和485中繼器解決相關問題。

5.485總線須要接地。在很多技術文檔中,都提到485總線須要接地,但是沒有詳細的提出如何接地。嚴格的說,485總線須要單點可靠接地。單點就是整個485總線上只能是有一個點接地,不能多點接地,因為將其接地是因為要將地線(一般都是屏蔽線作地線)上的電壓保持一致,防止共模干擾,如果多點接地適得其反。可靠接地時整個485線路的地線須要有良好的接觸,從而保證電壓一致,因為在實際施工中,為了接線方便,將線剪成多段再連接,但是RS-485RS-485通訊電纜2*18AWG沒有將屏蔽線作良好的連接,從而使得其地線分成了多段,電壓不能保持一致,導致共模干擾。
