耐高溫電纜AHFBRP-3×4+1×1.5
1.執行標準：
耐高溫電纜AHFBRP-3×4+1×1.5按企業標準制造。
2.用途:
耐高溫電纜AHFBRP-3×4+1×1.5適用于發電、冶金等高溫、防火、防腐等環境下使用。
3. 耐高溫電纜AHFBRP-3×4+1×1.5使用條件:
用于交流50Hz額定電壓600V
一種使用溫度：-40℃-500℃
一種使用溫度：40℃-800℃
4.技術數據
|
標稱截面mm2 |
Z大外徑 mm |
標稱截面mm2 |
Z大外徑mm |
|
3×1.5 |
9.2 |
3×2.5+3×1.5 |
11.8 |
|
3×2.5 |
10.5 |
3×4+1×1.5 |
13.9 |
|
3×4 |
13.6 |
3×6+1×2.5 |
17.1 |
|
3×6 |
15.8 |
3×10+1×4 |
19.6 |
|
3×10 |
17.5 |
3×16+1×10 |
23.5 |
|
3×16 |
19.8 |
3×25+1×16 |
28.3 |
|
3×25 |
25.3 |
3×35+1×16 |
35 |

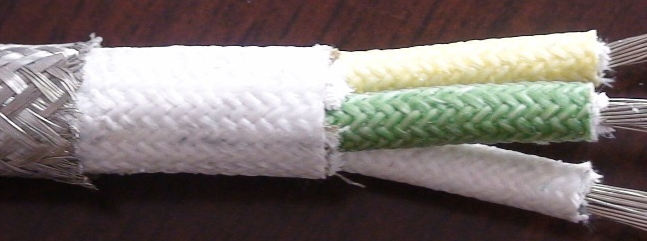

..結構示意圖
（1）、導體銅芯或鎳芯
（2）、聚四氟繞包，玻纖編織或F46注塑或云母帶絕緣
（3）、玻纖
（4）、高溫玻纖布繞包
（5）、云母帶
（6）、玻纖布繞包
（7）、外屏蔽護套
