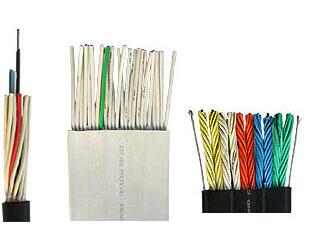

YT電梯扁平電纜YTF扁平軟電纜
GB5013.5-97(idt IEC 245-5:94)
本產品適用于交流額定電壓300/500V及以下橡皮護套電梯電纜。
電纜特征
1、額定電壓U0/U分別為300/500kv。
2、電纜導體的長期允許工作溫度為65℃。
3、電纜安裝使用前應自由垂吊，充分退扭，電纜加強芯應固定，同理承受拉力。
電纜型號
| 型號 | M稱 | 用途 | 規格 |
| YT | 橡皮護套電梯電纜 | 用于戶內 | 6-30芯 0.75-100mm2 |
| YTF | 氯丁或其它相當?shù)暮铣赡z彈性體護套電梯電纜 | 用于戶內、戶外接觸油污或要求非延燃的場合 |
電纜規格 YT YTF型
| 標稱截面(mm2) | 根數/單絲直徑(mm2) | 大外直 mm | 20℃導體電阻Ω/km | 參考重量kg/km | ||
| 銅芯 | 鍍錫銅芯 | YT型 | YTF型 | |||
| 6×0.75 | 24/0.20 | 14.8 | 27.3 | 28.0 | 243.6 | 262.5 |
| 6×1.0 | 3280.20 | 15.3 | 20.5 | 21.0 | 270.6 | 290.1 |
| 9×0.75 | 24/0.20 | 18.3 | 27.3 | 28.0 | 359.7 | 382.4 |
| 9×1.0 | 3280.20 | 18.9 | 20.5 | 21.0 | 395.7 | 419.3 |
| 12×0.75 | 24/0.20 | 22.9 | 27.3 | 28.0 | 567.2 | 606.9 |
| 12×1.0 | 3280.20 | 23.7 | 20.5 | 21.0 | 621.1 | 662.8 |
| 18×0.75 | 24/0.20 | 24.0 | 27.3 | 28.0 | 637.2 | 694.2 |
| 18×1.0 | 3280.20 | 24.8 | 20.5 | 21.0 | 721.9 | 772.1 |
| 24×0.75 | 24/0.20 | 27.5 | 27.3 | 28.0 | 834.6 | 888.6 |
| 24×1.0 | 3280.20 | 28.4 | 20.5 | 21.0 | 927.8 | 984.6 |
| 30×0.75 | 24/0.20 | 30.9 | 27.3 | 28.0 | 1069.9 | 1137.7 |
| 30×1.0 | 3280.20 | 32.0 | 20.5 | 21.0 | 1180.1 | 1250.4 |
